[PintOS] Project 2 : Argument Passing

[PintOS] Project 2 : Argument Passing

Setup

아무 코드도 수정하지 않고 처음 빌드 시에, thread 부분에서의 커널 패닉 방지를 위한 코드를 다음과 같이 추가해주었다. 준비된 스레드가 없을 때 쓸데없이 idle thread로 context switch 되는 것을 막아 잘못된 스케줄링이 이루어지지 않도록 하는 코드이다.

void
thread_yield (void) {
    struct thread *curr = thread_current ();
    enum intr_level old_level;

    ASSERT (!intr_context ());        // Do Not yield in interrupt context

    /* Project 2 : args 에러 방어 코드 추가 */
    if(list_empty(&ready_list))
        return;

    old_level = intr_disable ();    // Disable interrupt to protect critical section
    if (curr != idle_thread)
        // list_push_back (&ready_list, &curr->elem);
        list_insert_ordered(&ready_list, &curr->elem, cmp_priority, NULL);
    do_schedule (THREAD_READY);
    intr_set_level (old_level);
}

void
test_max_priority(void){
    /* Project 2 : args 에러 방어 코드 추가 */
    if(list_empty(&ready_list))
        return;
    struct thread *t = list_entry(list_front(&ready_list), struct thread, elem);

    if(thread_current()->priority < t->priority){
        if(intr_context())
            intr_yield_on_return();
        else
            thread_yield();
    }
}

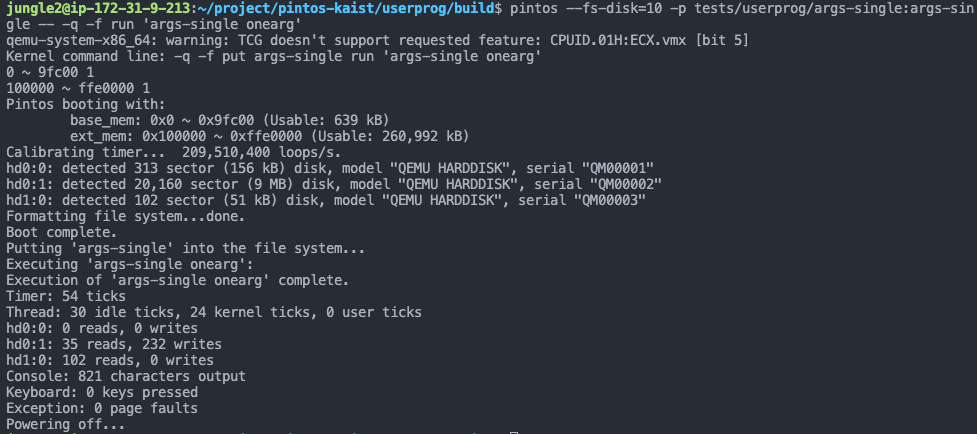

아무것도 손대지 않고 다음과 같이 테스트가 실행되면 성공이다.

경로 : pintos-kaist/userprog/build

• userprog 경로에서 make 실행 후 하위 디렉토리 build 에서 다음과 같이 명령어 수행

pintos --fs-disk=10 -p tests/userprog/args-single:args-single -- -q -f run 'args-single onearg'



구현 목표

• 프로세스 생성 시 명령줄 인자를 적절히 파싱하고
• 사용자 스택에 x86-64 calling convention에 맞추어 적재하고
• 사용자 프로그램이 인자를 사용할 수 있도록 하는 기능을 process_exec()에 구현한다

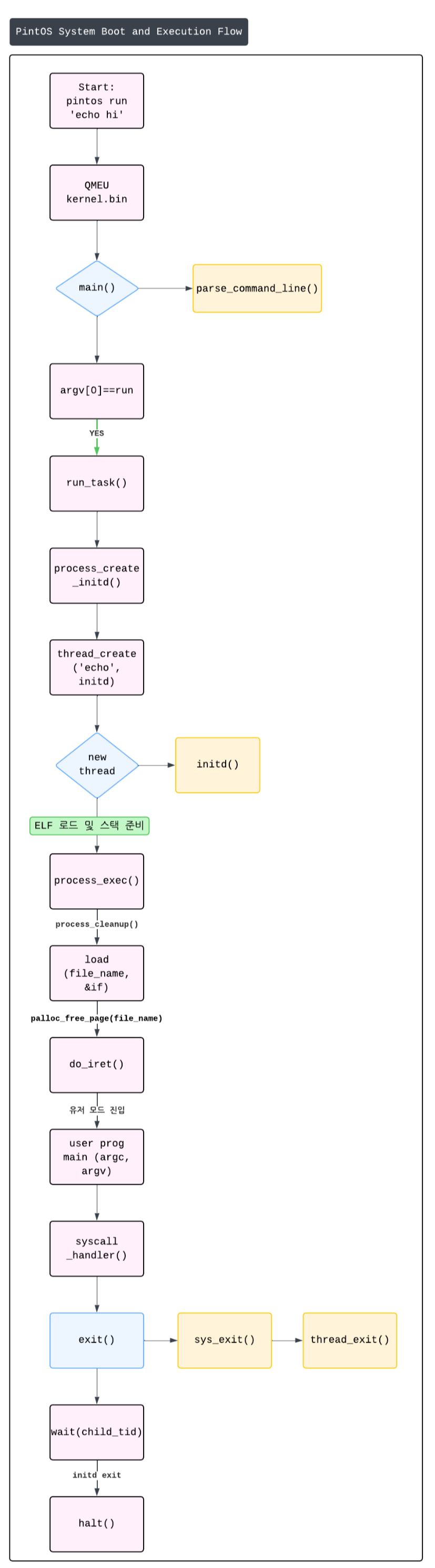

함수 호출 흐름

Pintos 프로젝트를 진행하면서, "pintos run 'echo hi'" 명령이 어떻게 실제 사용자 프로그램을지 알아보자!

1. 프로그램 실행
   • 사용자는 pintos run 명령을 통해 프로그램을 실행
   • 이 명령은 내부적으로 pintos 스크립트를 통해 QEMU를 실행하고 커널 이미지를 로드
2. 커널 부팅 및 초기화
   • main() 함수가 진입점
   • 커맨드라인 인자를 파싱하고 적절한 액션을 결정
3. 유저 프로그램 실행 준비
   • run_task() : 인자로 받은 프로그램을 실행하기 위해 새로운 유저 프로세스를 실행한다
   • process_create_initd() : 사용자 프로세스를 위한 최초 스레드 생성
   • thread_create 에서 “echo”라는 유저 프로세스를 initd()로 실행
4. 유저 코드 진입
   • initd()에서 유저 프로세스를 진입
   • process_exec() 을 통해 유저 프로그램 ELF를 메모리에 로드하고 스택 설정
   • do_iret() 으로 커널 모드 → 유저 모드로 전환
5. 유저 프로그램 실행
   • ELF의 entry_point로 지정된 _start() 함수에서 main()이 호출된다
6. 시스템 콜 처리
   • 유저 프로그램이 write, exit 등의 시스템 콜을 호출하면 인터럽트를 통해 커널의 syscall_handler로 진입
7. 프로그램 종료
   • exit 시스템 콜을 통해 상태값을 반환하고, 커널은 자원을 해제, 스레드 종료
   • halt를 호출하여 power_off 되거나, 부모 프로세스가 자식 종료 상태를 수거하며 종료

PintOS와 일반 운영 체제와의 차이점



PintOS는 “프로세스 = 스레드” 인 단일 스레드 환경이다. 프로세스 간 주소 공간 분리는 존재하지만, 그 안에서의 멀티 스레딩은 구현되어있지 않다.

반면에 일반 운영체제는 다중 프로세스 + 다중 스레드 기반이다. 커널은 여러 CPU 코어에서 여러 스레드를 동시에 실행할 수 있도록 스케줄링한다. 이 구조적 차이를 바탕으로 process_exec()이나 syscall_handler() 같은 부분을 구현할 때도, Pintos는 “단순하게 단일 유저 실행 흐름”에 집중하면 된다는 것을 기억해야 한다! 우리가 CSAPP에서 배운 내용과 실제 구현의 차이점도 바로 이 부분에서 나타난다.

구현

참조 라이브러리 함수

• strtok_r() : 문자열을 토큰으로 분리한다. PintOS에서는 lib/string.c에 구현되어 있다.
• memcpy(void *dest, const void *src, size_t n) : src 메모리 영역에서 n 바이트만큼 복사해서 dest 메모리 영역에 저장한다. 바이트 단위 복사.
• memset(void *ptr, int value, size_t num) : 메모리 주소 ptr부터 num 바이트를 value 값 (정수 0~255)을 바이트 단위로 채운다.

수정 함수

process_exec()

• 사용자 프로그램 실행 시 인자(argument)를 스택에 적절히 적재하기 위한 준비 단계이다.
• strtok_r을 사용하여 명령어 문자열을 분리한다.
  • 입력 문자열(file_name)을 공백 기준으로 잘라서 argv 배열에 하나씩 저장한다.
  • 예 : echo x, y, z → echo\0, x\0, y\0, z\0 이렇게 분리한다
• load 함수가 호출되며 ELF 헤더를 읽고 setup_stack 으로 rsp의 초기 위치를 확보한다
• 스택 페이지가 만들어지면, argument_stack 함수를 호출하여 실제 데이터를 스택에 올린다.

int
process_exec (void *f_name) {
    char *file_name = f_name;
    bool success;

    /* We cannot use the intr_frame in the thread structure.
     * This is because when current thread rescheduled,
     * it stores the execution information to the member. */
    struct intr_frame _if;
    _if.ds = _if.es = _if.ss = SEL_UDSEG;
    _if.cs = SEL_UCSEG;
    _if.eflags = FLAG_IF | FLAG_MBS;

    /* We first kill the current context */
    process_cleanup ();

    /* Project 2 : args */
    char *token, *save_ptr;
    char *argv[MAX_ARGC];    // 128 byte
    int argc = 0;

    /* 문자열을 파싱하여 argv 포인터 배열로 저장한다 */
    for (token = strtok_r(file_name, " ", &save_ptr); token != NULL;
        token = strtok_r(NULL, " ", &save_ptr))
    {
        argv[argc++] = token;
    }

    /* And then load the binary */
    success = load (file_name, &_if);

    /* Project 2 : args */
    argument_stack(argv, argc, &_if);

    /* If load failed, quit. */
    palloc_free_page (file_name);
    if (!success)
        return -1;

    hex_dump(_if.rsp, _if.rsp, USER_STACK - _if.rsp, true);

    /* Start switched process. */
    do_iret (&_if);
    NOT_REACHED ();
}

추가 함수

argument_stack()

• 스택 메모리에 데이터를 적재하는 함수이다.
• argv[] 에 저장된 문자열 인자들을 스택 메모리에 복사하고, 각 인자의 주소를 스택에 저장하고, 레지스터를 설정해 사용자 프로그램이 인자를 사용할 수 있게 한다.
• 다음과 같은 순서로 스택에 푸시되어야 한다.

(가장 높은 주소)
+---------------------+
| 'bar\0'             | ← argv[3]
+---------------------+
| 'foo\0'             | ← argv[2]
+---------------------+
| '-l\0'              | ← argv[1]
+---------------------+
| '/bin/ls\0'         | ← argv[0]
+---------------------+
| Word alignment (0)  |
+---------------------+
| NULL (argv[4])      |
+---------------------+
| argv[3] 포인터        |
+---------------------+
| argv[2] 포인터        |
+---------------------+
| argv[1] 포인터        |
+---------------------+
| argv[0] 포인터        | ← RSI (%rsi)
+---------------------+
| Fake return address | ← RSP (%rsp)
+---------------------+
(가장 낮은 주소)

1. 문자열 데이터를 역순으로 복사한다
   • 스택은 높은 주소 → 낮은 주소로 자라기 때문에 for 문으로 역순회하여 복사한다
   • 각 문자열의 시작 주소를 arg_addr[]에 저장하고, 나중에 이 포인터를 4번에서 스택에 넣는다.
   • 여기서 strlen(argv[i])에서 +1 을 하는 이유는 널 종료문자 (\0) 길이를 포함하기 위함이다
2. 스택을 8 바이트로 정렬한다
3. NULL 포인터를 삽입한다
   • C의 argv[] 배열은 마지막 원소가 NULL이어야 한다
4. 각 문자열의 포인터를 역순으로 저장한다
   • argv[0], argv[1] … argv[argc] 까지 포인터들을 저장한다
5. rdi 는 argc, rsi는 argv의 시작 주소를 담은 레지스터를 설정한다
6. 프로그램이 main() 함수를 마치고 ret 명령어를 실행할때 돌아올 가짜 반환 주소를 설정한다. 실제로는 돌아올 곳이 없기 때문에 0을 넣는다.

void
argument_stack (char **argv, int argc, struct intr_frame *if_){
    char *arg_addr[MAX_ARGC];
    int arg_len;

    /* 1. 문자열 데이터를 스택에 역순으로 push */
    for(int i= argc - 1 ; i >= 0 ;i--){
        arg_len = strlen(argv[i]) + 1;
        if_->rsp -= arg_len;
        memcpy(if_->rsp, argv[i], arg_len);        // 문자열 복사 (destination, source, size)
        arg_addr[i] = if_->rsp;                    // 해당 문자열의 시작 주소 저장
    }

    /* 2. word alignment by 8
     * 하위 3 비트를 0으로 &연산하여 스택 포인터를 8의 배수로 맞춘다 */
    while (if_->rsp % 8 != 0){
        if_->rsp--;
    }

    /* 3. NULL 포인터 삽입 : argv[argc] = NULL */
    if_->rsp -= sizeof(char *);        // 공간 확보
    *(char **)if_->rsp = NULL;        // 실제 NULL 값을 저장 (sentinel)

    /* 4. argv[i] 포인터들을 역순으로 스택에 Push */
    for(int i = argc - 1; i >= 0; i--){
        if_->rsp -= sizeof(char *);
        *(char **)if_->rsp = arg_addr[i];
    }

    /* 5. 레지스터 설정: rsi = argv 주소, rdi = argc 값 */
    if_->R.rsi = if_->rsp;
    if_->R.rdi = argc;

    /* 6. Fake return address 삽입 (0으로 설정) */
    if_->rsp -= sizeof(void *);
    *(void **)if_->rsp = 0;
}

디버깅 (hex_dump)

process_exec 내부에 hex_dump를 삽입한다.

hex_dump(_if.rsp, _if.rsp, USER_STACK - _if.rsp, true);

• 메모리의 특정 영열을 바이트 단위로 출력하여 값이 어떻게 저장되어있는지 확인하기 위한 디버깅 함수이다.
• 첫 번째 _if.rsp : 출력할 주소의 시작 위치. 스택 포인터가 현재 가리키는 위치
• 두 번째 _if.rsp : 해당 메모리 주소를 출력할 때 기준 주소
• USER_STACK - _if.rsp : 출력할 크기
  • 여기서 KERN_BASE(최상단 주소)로 넣었으나, 너무 큰 영역의 데이터를 모두 출력하려 해서 커널 패닉이 오거나 제대로 작동하지 않았다. 디버깅을 위해 봐야할 곳의 위치를 적절히 설정하는 것이 중요하다.
• true : ASCII 값 출력 여부.
• 이 함수는 argument_stack 이 호출된 뒤에, 즉 스택에 문자열과 포인터가 모두 적재된 뒤에 호출되어야 한다.
• 결국 우리가 원하던 대로 스택이 구성되었는지를 확인용 함수이기 때문이다.

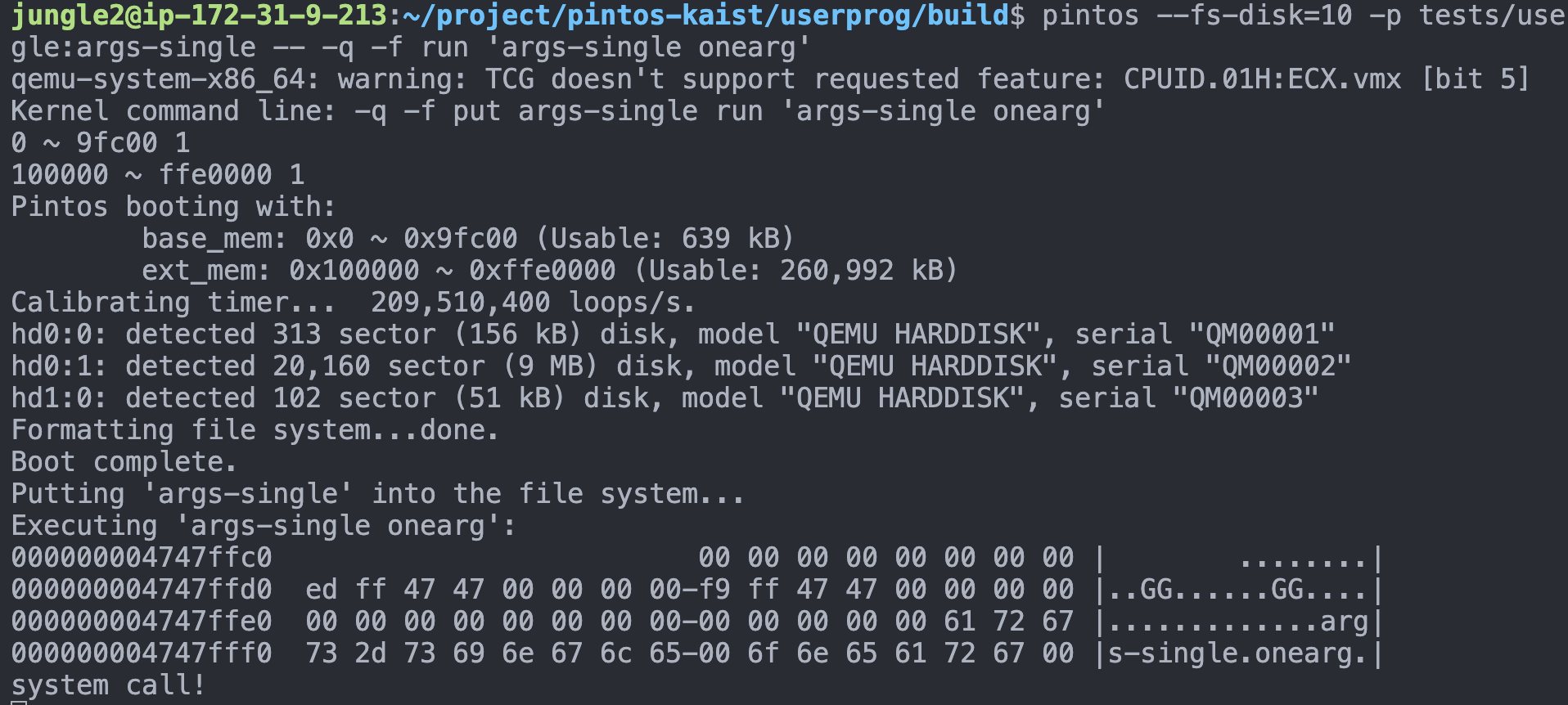

args-single 테스트 케이스

system call! 이 출력되면 성공 🎉
